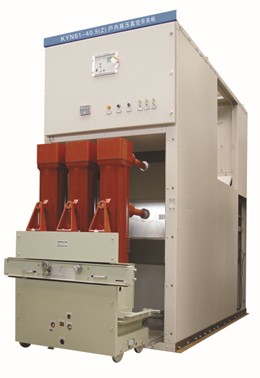

KYN61-40.5（Z）型鎧裝移開式戶內交流金屬封閉開關設備
概述
KYN61-40.5（Z）金屬鎧裝封閉移開式開關設備，用于40.5kV三相交流50～60Hz系統中作為接受和分配電能。該產品分標準開關柜和高原型開關柜兩種；廣泛服務于國家電網、電力工程、鋼鐵冶金、石油化工、軌道交通運輸、能源水利、新能源等領域；暢銷國內30多個省（直轄市、自治區），并出口到馬來西亞、柬埔寨、越南、伊朗、埃及、孟加拉、坦桑尼亞、菲律賓、伊拉克、剛果（金）、哈薩克斯坦等國家。
產品特點
l KYN61-40.5開關柜完全金屬鎧裝及金屬封閉結構；
l 開關柜各隔室之間各自獨立；
l KYN61-40.5在絕緣設計方面，開關柜各電極和絕緣件除保證足夠的空氣距離和爬電距離外，還從元件布置和構件形狀等方面經過優化設計改善了電場分布，保證高可靠的絕緣性能；
u 采用新型帶自鎖活門機構，活門系統采用折疊打開方式，可有效增大活門行程，使手車在工作位置時可遠離地電位，提高絕緣可靠性。另外手車在試驗位置時，接地的金屬活門可將觸頭盒完全封閉，同時帶機械鎖定裝置，避免人員在檢修時觸及帶電體和絕緣體的懸浮電位?；铋T(mén)系統復位采用重力配重和彈簧復位方式進行，可靠性高，操作力小，運動靈活；
u KYN61-40.5開關柜配用全新型復合絕緣真空斷路器，并具有良好的互換性；
u KYN61-40.5斷路器采用落地式結構，手車中裝有絲杠推進機構，可輕松移動手車，并防止誤操作而損壞推進機構；
u KYN61-40.5開關柜可在柜門關閉的情況下進行斷路器分合、推進/移出，接地開關分合等；
u 可靠的五防連鎖裝置，有效防止誤操作和誤入帶電間隔；
u KYN61-40.5開關柜殼體嚴密封閉，可防止污穢物及小動物進入；
u KYN61-40.5開關柜裝配自動化生產線，綠色環保。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
40.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
1250，1600，2000，2500，3150，4000 |
4 |
斷路器額定短路開斷電流 |
kA |
20，25，31.5，40 |
5 |
額定短路關合電流 |
kA |
50，63，80，100 |
6 |
額定短時耐受電流 |
kA |
20，25，31.5，40 |
7 |
額定峰值耐受電流 |
kA |
50，63，80，100 |
8 |
額定短路持續時間 |
s |
4 |
9 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
相對地/相間 |
kV |
95 |
斷口間 |
118 |
雷電沖擊耐受電壓 |
相對地/相間 |
kV |
185 |
斷口間 |
215 |
10 |
外形尺寸（寬X高X深） |
mm |
1400（1680）x2600x2800（3150） |
